重型板式与重型带式给矿机性能及优缺点对比

文章出处:责任编辑:查看手机网址
扫一扫!重型板式与重型带式给矿机性能及优缺点对比扫一扫!
人气:-发表时间:2020-03-27 09:58【

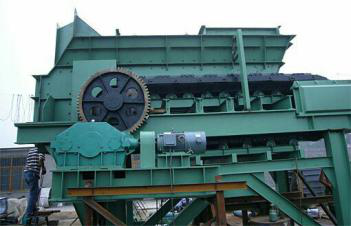

板式给料机,是我国在金属矿山,应用较早的给料设备。主要特点是抗砸耐冲击,应用于大块度、块度单位重的给料场合亦或物料热量比较大的场合。但使用过程中,很多不足和缺点也逐个显现,很多地方,已经被重型带式给矿机所替代,下面我们就两种给矿机的性能及优缺点进行对比:


板式给料机存在的不足:

1、驱动板链结构复杂、销轴部件较多,维修难度大,维护成本和配件成本高。

2、整机较为笨重、采购成本高。一般价格是重型带式给矿机的1.5-2倍以上;

3、传动链板较重,整机运行机械摩擦力大,需要的驱动功率比较大,所以耗能也比较大。

4、运行噪音比较大。特别是板链与链轮,板链与销轴之间的运行噪音,唧哩嘎哇的声音,现场非常杂乱;

5、不适合于大给料量场合。按国家机械部行业标准JB/T 4040-1999:BZ1000----BZ3150的板式给料机,推荐带速为0.02--0.2m/s。比例,按宽度3150的板式给料机,给料槽宽为3000,带速选用0.2m/s,物料密度选用2吨/立方,料层厚度按800mm,给料量为3456吨/小时。如果想达到更大的量只有提高带速,但板式给料机,超过0.2m/s带速,会更加加速链板等传动部分的损坏,降低整机使用寿命。

6、链板在运行过程中,漏料洒料现象特别严重,特别是链板与链板中间容易漏料,链板容易粘料,在物料粘度大的场合,因不好清扫,链板下面容易造成物料堆积,给日常使用和现场管理,带来很大麻烦。工人怨声载道。特别是物料堆积后,如果不及时清理,会将链板托起,增加运行阻力,造成烧坏电机等。

7、整机对润滑要求很高,因为传动驱动部分较重,所以如果润滑油脂跟不上,及易造成干磨烧坏轴承。

8、对安装要求很高。国家机械部行业标准规定:板式给料机,驱动链轮轴心线对机架纵向中心线的垂直度为轴承跨度的1/1000,水平度为0.15/1000;各托辊上母线横纵向水平度为1/1000,再加上设备本身笨重,安装难度大。

9、最重要的一点是安全问题。因为机械传动部分较多,特别是链板与链轮部分,很容易出现伤人事故,在使用和维修过程中出现人员伤亡的事故很多。在柳林一煤矿,曾经两年出现两次事故,造成一死一重伤,血的教训之后,2014年改成了重型移动带式给料机,至今使用很好,用户非常满意。

重型带式给矿机性能及优点介绍:



重型带式给矿机结构及性能:

1.给矿机仓口法兰与漏斗

给矿机仓口法兰与仓口采用螺栓密封对接,然后物料经过漏斗落向给矿机槽体。

2.倾角过流板

给矿机槽体尾部设倾角过流面钢板,能有效防止仓口棚料,确保物料连续输送,同时可以有效的缓解物料对皮带的冲击,保证皮带使用寿命。

3.槽体

给矿机槽体保证物料从仓口下落运行至机头溜槽处,槽体两侧板下端面与带面为聚氨酯板弱吻合性接触,采用全密封形式,能有效地控制粉尘的飞扬,便于现场管理。

4.特制抗冲击耐磨胶带

整体环形带为内衬钢网外设波状挡边的一次硫化成型的钢网复合带,带动物料与带同步运动。内置钢网抗冲击、抗撕裂,外置裙边不仅可以防止物料细末粉状外渗,还能防止物料中的水分外溢,特别是对于洗选过的物料,水分中有害化学性物质,对钢铁件组成的给矿机主体腐蚀损坏性强,严重影响设备的寿命和使用效果。而裙边带能有效地控制这种现象,使水分通过带式流向下面的输送带,远离工作现场,胶面选用耐磨橡胶从而延长了胶带使用寿命。

5.驱动装置

驱动装置采用变频电机+齿轮箱减速机组成的驱动机组。变频调速器改变电动机组的转速,可实现给料量的远程任意调节,齿轮箱减速机噪音小改善了工作环境,齿轮箱传动效率高且具有良好散热性能提高了运行可靠性同时延长了换油周期,降低了维护费用。因重型带式给矿机的驱动力矩大大小于重板,所以需要的电机功率也小于重型板式,相反来说,重型带式功效大大高于重板。

6主滚筒和改向滚筒

滚筒直径根据带宽选用,筒面整体硫化包胶并有菱形条纹。

7.防偏装置

给矿机两侧及前后对应安装有四套纠偏立辊,每套由两个立辊组成,防偏性能十分可靠。

8 清扫装置

给料机设有两套清扫装置,一套弹簧清扫器安装在带式机头下端,负责清扫带式过流面的清洁;一套安装在环形带式内侧,负责带式内腔面的清扫。

9.移动给矿机设有电机减速装置及行走轮,需移动给矿机时将槽体与给矿机架联接支柱拆掉,卸掉槽体,启动减速电机即可实现给矿机移动。

重型带式给矿机与重板相比存在的优点:

该机结构紧凑、驱动阻力小、运行所需扭矩力小,所以电机功率小,节能高效。功率比板式降低一半以上。

2、运行过程中胶带不洒漏料、不粘料,密封式拦矿槽体设计,现场干净环保。特别适合于粉矿和粘度较大的场合

3、维修维护量小,配件采购方便,同时配件更换也很方便简单。

4、带速可以达到0.8m/s甚者以上,给料量大,非标设计可达到6000吨/小时,在现场有很大扩展空间。

5、运行噪音小,使用安全放心。

6、重型带式给料机安装简单方便、操作简单、维护简单,后期使用放心省心方便;

取得多项创新专利同时,取得多项煤安MA、矿安KA证明,设计、制造有保证,井上井下,您可放心使用。

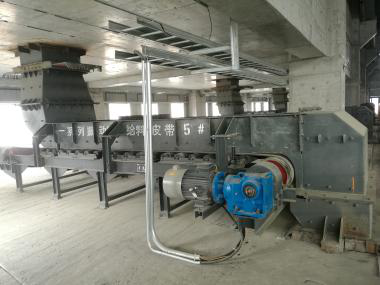

TB集团铁TT业32台重型移动带式给矿机

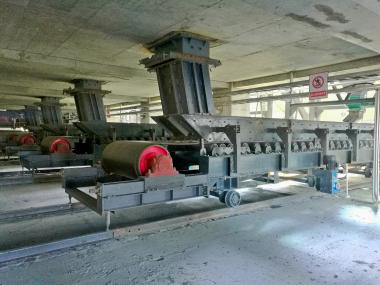

TF选煤厂中细碎车间重型带式给矿机

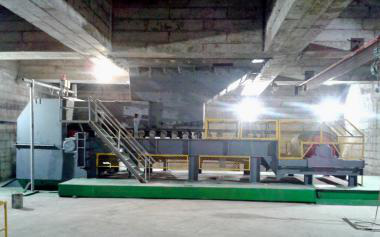

BF矿业集团旋回下重型带式给矿机

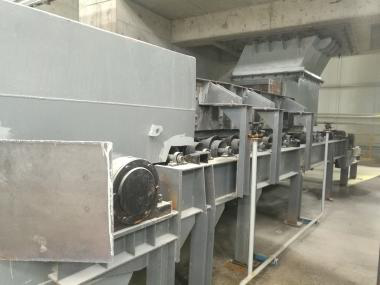

ZJ矿业集团使用鹤壁煤化的重型带式给矿机

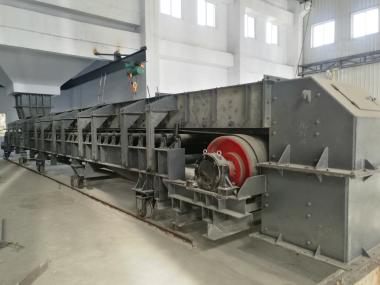

TL集团使用的重型带式给矿机


重型带式给料机的出现,使用户很快走出了板式给料限制的困境,真正是给料中的一把利器。并在各大矿山陆续得到推广。 在承德天宝集团宝丰公司、宝海公司、铁城公司、铁泰公司、兆丰钢铁、山东临沂会宝领铁矿、安徽白象山铁矿、安徽龙桥铁矿、内蒙华拓矿业、河北华奥集团、中国黄金、山东玲珑金矿、出口赞比亚等现场,使用效果良好,深得用户和现场的好评。整体来说,该机安装方便、节能环保、采购成本低、维护及配件成本低、运行成本低,维修维护量小,使用安全可靠。
